机械格栅工作原理
机械格栅用途:
广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口,自动拦截并清除水中的漂浮物,保证下道工序的正常运行;也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。
机械格栅工作原理:

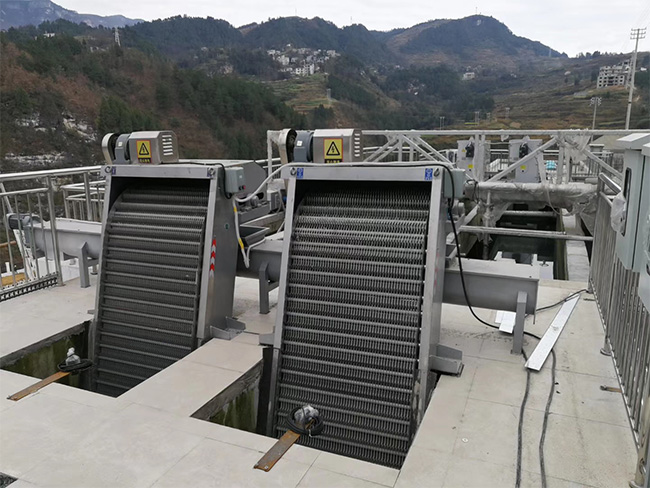

该设备是由ABS工程塑料、尼龙或不锈钢成的特殊形耙齿,按一定的排列次序装在耙齿轴上形成封闭式耙齿链,其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自上而下运动,并携带固体杂物从液体中分离出来,流体通过耙齿间隙流出去,整个工作状态连续进行。
由于耙齿的特殊结构形状,使耙齿链携带杂物到达上端反向运动时,前后耙间产生相对自清运动,促使杂物依靠重力脱落,设备后面可设置旋转的清污刷,进一步除净滞留在耙齿污物,如需要定货时需注明。
按设备宽W0格栅机分:单联机GSHZ300-1400型、并联机GSHZ1400-3000型。选型由过水量、提升高度而定,同时根据所分离杂物的大小选配不同格栅。
选型必备参数说明:
必备:渠道的宽度(或者设备的宽度)B、渠道的深度H、格栅栅隙b、耙齿材质要求、机架材质要求。无特殊说明的按常规:安装角度75°,出渣高度600MM,功率标配,板材厚度标配。
厂家特点: GSHP系列回转耙式结构紧凑、安装调试方便、自动化程度高、连续除污无堵塞、排渣干净、分离效果好。广泛用于给排水工程,拦截水中的漂浮物或进行杂物的分离,保证水泵和后续工序安全运行。
工作过程 ①GSHZ型:GSHP系列回转耙式由ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿,按一定的排列次序装配在轴上形成封闭式耙齿链,其下部安装在进水渠中。当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自下而上运行,并携带固体杂物从液体中分离出来,液体则通过耙齿的间隙流过,整个工作状态连续进行。 由于齿耙的特殊结构形状,使耙齿链携带杂物到上端反向运行时,前、后排耙齿之间产生相对自清运行,使杂物依靠重力脱落,同时设备后面设置的一副转刷,以保证每排耙齿运行到该位置时都能彻底的刷净。 ②GSHP型:GSHP系列回转耙式在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部,经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污过程,液体则通过栅条的栅隙流过,整个工作状态连续循环进行。回转式 栅条式除污机
