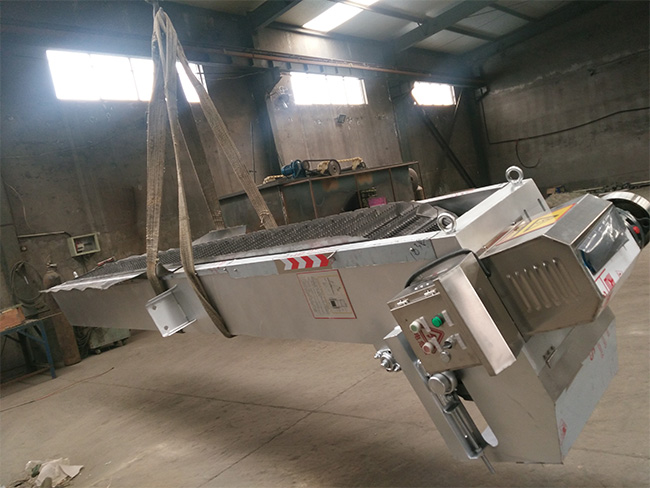

机械格栅

机械格栅用途：

广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。

机械格栅工作原理：

该设备是由ABS工程塑料、尼龙或不锈钢成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。

按设备宽W0格栅机分:单联机GSHZ300-1400型、并联机GSHZ1400-3000型。选型由过水量、提升高度而定，同时根据所分离杂物的大小选配不同格栅。

选型必备参数说明：

必备：渠道的宽度（或者设备的宽度）B、渠道的深度H、格栅栅隙b、耙齿材质要求、机架材质要求。无特殊说明的按常规：安装角度75°，出渣高度600MM，功率标配，板材厚度标配。

厂家特点： GSHP系列回转耙式结构紧凑、安装调试方便、自动化程度高、连续除污无堵塞、排渣干净、分离效果好。广泛用于给排水工程，拦截水中的漂浮物或进行杂物的分离，保证水泵和后续工序安全运行。

工作过程 ①GSHZ型：GSHP系列回转耙式由ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿，按一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运行，并携带固体杂物从液体中分离出来，液体则通过耙齿的间隙流过，整个工作状态连续进行。 由于齿耙的特殊结构形状，使耙齿链携带杂物到上端反向运行时，前、后排耙齿之间产生相对自清运行，使杂物依靠重力脱落，同时设备后面设置的一副转刷，以保证每排耙齿运行到该位置时都能彻底的刷净。 ②GSHP型：GSHP系列回转耙式在电机驱动下，通过减速机减速后，带动链轮与链条运动，固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置，继续运动插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着链条的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶中，完成除污过程，液体则通过栅条的栅隙流过，整个工作状态连续循环进行。回转式 栅条式除污机
